La Connectique Vidéo

Vidéo Composite



Matérialisée par des connecteurs RCA de couleur jaune, la liaison Vidéo Composite est très courante en audio/vidéo mais montre aussi ses limites aujourd'hui. Alors que le S-Vidéo ou le YUV sépare les signaux d'une image, la liaison Composite rassemble les composantes de l'image dans le même signal. Résultat, l'image manque de netteté. Mieux vaut donc limiter l'utilisation du Composite si on le peut.



Péritel



La prise Péritel, avec son connecteur 21 broches, est imposée en standard sur tous les modèles européens de matériel audio et vidéo. La Péritel lit les signaux vidéos issus d'une liaison Composite, RVB + Synchro composite et S-Vidéo ( sur les modèles haut de gamme ). Mais l'universalité a un prix et la Péritel n'est plus aujourd'hui un instrument de liaison adapté.
Mieux vaut lui préférer une liaison S-Vidéo, YUV ou mieux, numérique.



S-Vidéo



Avec une liaison S-Vidéo, les signaux de l'image noir et blanc (la luminance) et de l'image couleur (la chrominance) sont transmis par des canaux séparés. Elle est considérée de qualité légèrement inférieure au YUV, mais cette différence n'est pas toujours perceptible selon la cohérence du matériel audio/vidéo. Les câbles de liaisons S-Vidéo sont dotés de connecteurs mini-din 4 broches.



YUV



Appelée aussi Composante ou Y,Pb,Pr, la liaison YUV est considérée aujourd'hui comme une des liaisons les plus efficaces en termes de restitution vidéo. Et ce, parce que l'encodage MPEG2 vidéos de nos DVD se fait à partir d'une source en Composante. Elle transmet le signal vidéo en séparant la luminance (Y) et les composantes de couleurs (U pour le rouge et V pour le vert). Le câble de liaison YUV se matérialise par trois connecteurs RCA de couleur rouge, vert et bleu.



VGA



La liaison VGA par connecteur SUB-D HD 15 points est issue de l'informatique et permet de relier son écran plat LCD ou plasma, son vidéo-projecteur ou son moniteur à son PC.
Elle est idéale lorsque le PC trouve sa place au coeur du système home-cinéma, mais ses capacités d'affichage seront limitées par celles de la carte graphique du PC, de 800 x 600 pixels jusqu'à 2048 x 1536 pixels, soit, au-delà de la norme de la haute définition.



DVI



Cette liaison permet une transmission du signal en numérique (DVI-D), en analogique (DVI-A) ou les deux (DVI-I). De plus en plus courante, on retrouve cette prise vidéo aussi bien sur les vidéo-projecteurs que sur les écrans plats et les lecteurs DVD. En liaison numérique, la qualité de transmission est compatible avec la liaison HDMI. Le DVI donne accès à des images haute définition de grande qualité, à une résolution maximale de l'image de 1920 x 1080 pixels, qui est celle de la norme TVHD.



Mini-DVI



Le connecteur Mini-DVI est utilisé principalement sur les ordinateurs Apple, comme une alternative numérique à l'ancien connecteur Mini-VGA.
Ce connecteur est donc principalement utilisé sur des ordinateurs portables dans un souci de gain d'espace.Les connecteurs Mini-DVI sont utilisés - comme le connecteur DVI standard - pour la transmission de signaux analogiques et numériques, ce qui permet l'utilisation d'adaptateurs vers des prises DVI, VGA ou TV détectés par EDID (Extended display identification data) via DDC (Display Data Channel).

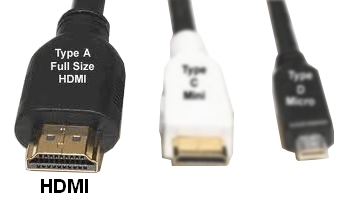

HDMI



La liaison HDMI (High Definition Multimedia Interface) est une liaison amenée à devenir un standard, capable de délivrer des images hautes définitions et numériques. On ne le trouve aujourd'hui que sur du matériel haut de gamme, mais elle devrait se démocratiser dans les années à venir.

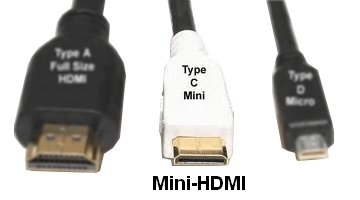

Mini-HDMI



...

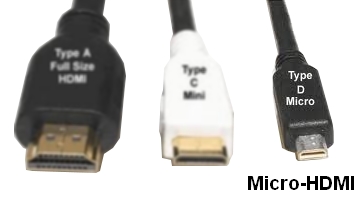

Micro-HDMI



...

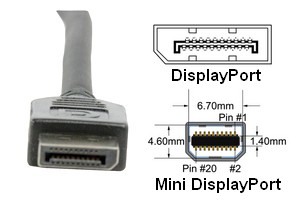

DisplayPort



DisplayPort est une interface numérique pour écran mise en place par le consortium « Video Electronics Standards Association (VESA).
Il définit une nouvelle interconnexion numérique audio/vidéo de pointe, sans droit ni licence.
Celle-ci est d’abord conçue pour relier un ordinateur et ses moniteurs, ou un ordinateur et un système de cinéma maison.
La version 1.0 a été approuvée en mai 2006, la version 1.1 a été approuvée le 2 avril 2007. Caractéristiques techniques :
- 10,8 Gbit/s supporte les moniteurs à haute résolution jusqu’à 2560×1600 avec un câble simple.
- Transmission des données 8B/10B.
- Standard ouvert et extensible pour aider à une large adoption.
- Supporte les profondeurs de couleurs de 6, 8, 10, 12 et 16 bits par composante.
- Transmission de la bande passante maximale avec un câble de 3 mètres.
- Transmission de la bande passante réduite, 1080p, avec un câble de 15 mètres.
- Le connecteur DisplayPort permet une connexion simple en aveugle. Ce qui évite d’avoir à déplacer les appareils.
- Supporte le chiffrement pour protection du contenu DisplayPort 128-bits AES (DPCP (en)),
ainsi que la protection des contenus numériques haute définition à 40-bits (HDCP), version 1.1 et plus.

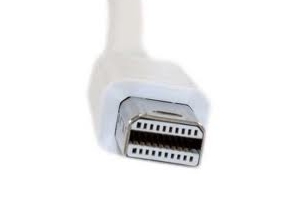

Mini-DisplayPort



...

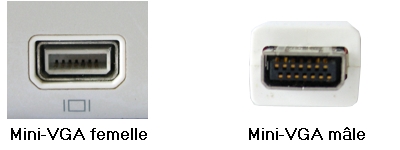

Mini-VGA



La liaison Mini-VGA est utilisée sur les iBooks d'Apple, eMacs, PowerBooks (12 inch), et certains iMacs comme l'iMac G5.
On peut aussi trouver cette connection chez SONY et HP.
